袋式除塵器解體方案、原則
1．解體基本原則
　　脈沖布袋式除塵器體積龐大不可能整體制造安裝，因此必須進行解體。
　　除塵器解體的基本原則是“保證質量，便于制造、運輸，容易安裝”，在確保質量的前提下根據構件單件的整體性及汽車車輛運輸能力、設計圖上的分割線進行解體。
2．解體方案
　　1）框架部分：除塵器下部框架主要包括立柱、梁、斜撐、地腳螺栓這幾部分，各構件整體出廠。

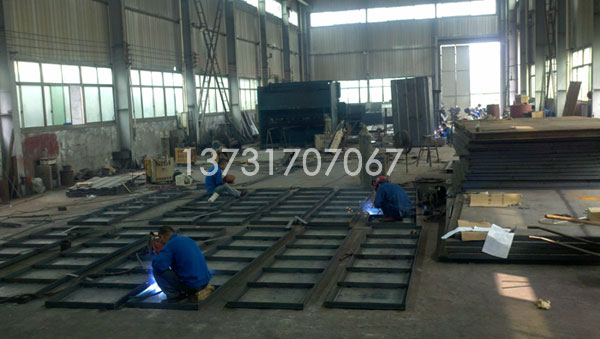

　　2）濾袋室部分為考慮除塵器耐壓強度，除塵濾袋室箱體采用框架式結構在框架上焊貼壁板。框架解體為柱、梁、支撐壁板和內部花板、清灰裝置。為安裝方便，在部件上打孔并備安裝螺栓。
　　3）灰斗部分除塵器灰斗解體為上、中、下三節或上、下二節。
　　4）走梯和平臺部分走梯均制造完畢現場安裝，平臺上的鋼格板和欄桿現場安裝，欄桿超長根據車輛長度分段現場對接。
　　5）進排風管道除塵器進排風總管按圖中分割線及運輸方面分段制造和拼裝。進風支管按風量調節閥前后制造安裝。
　　6）壓縮空氣系統壓縮空氣系統包括貯氣罐、入口裝置、管道、清灰裝置、空氣炮等。在這些裝置中，貯氣罐、分氣包，（帶脈沖閥）、空氣炮等作為配套件供貨?？諝馀谏系膰姶倒墁F(xiàn)場安裝，壓縮空氣入口裝置及壓縮空氣管道現場用素材根據實際尺寸、位置安裝。
　　7）取壓系統除塵器取壓系統的取壓孔、管線、壓力箱都是用素材現場按實際尺寸安裝。
　　8）其他配套件除塵器的盤式提升閥、插板閥、星形卸灰閥、風量調節閥等都是整體供貨現場安裝。這些閥門帶對法蘭。
3．注意事項
　　1）除塵器在出廠前制造廠應與運輸部門、施工單位結合，商定解體交貨狀態和包裝方式。既要符合O標準和本企業規定，又要方便運輸安裝。
　　2）除塵器解體件要按圖樣編號，詳細注明名稱、件號、圖號、序號，以避免安裝過程中混淆或差錯。
　　3）安裝過程注意解體件的方位、編號，并對照施工圖，確定無誤后再進行安裝。
